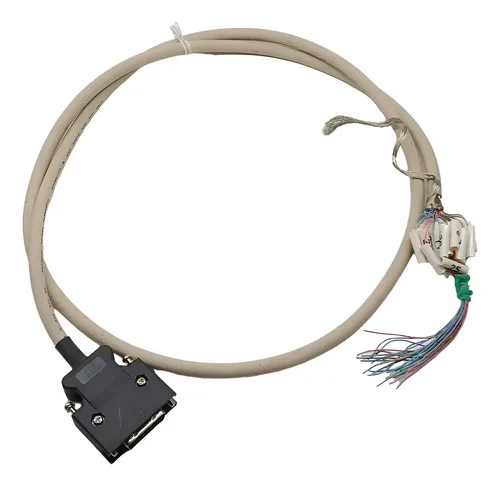

Cabo De Controle Sinal Pra Porta Cn1 Yaskawa Jzsp-csi02-1-e Bege

O cabo JZSP-CSI02-1-E é um componente original da Yaskawa projetado para a conexão de sinais de entrada e saída (I/O) digitais e analógicos.
Detalhes do Produto:
• Função: Cabo de controle de sinal para a porta CN1 (Sinais de E/S / I/O).
• Comprimento: 1 metro (1000 mm).
• Extremidades:
1. Lado do Driver: Conector fêmea de alta densidade estilo SCSI com 26 pinos (Modelo Sumitomo 3M 10126-6000EL com carcaça 10326-52A0-008).

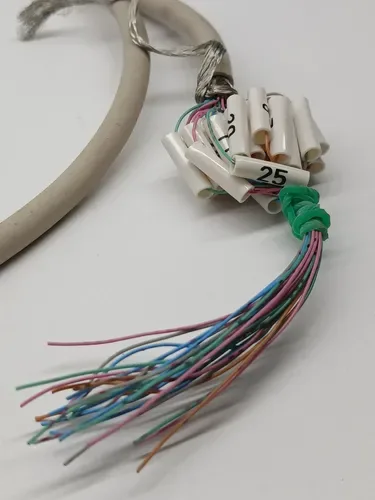

2. Lado do Controlador: Pontas livres / vias soltas (fios decapados e estanhados para ligação direta em CLPs ou bornes).
• Especificação do Cabo: Cabo blindado cor marfim, composto por pares trançados de bitola 28 AWG × 13 Pares (totalizando 26 condutores), com certificação UL20276.
Compatibilidade de Linhas:
Este cabo é amplamente utilizado nas famílias de servo acionamentos da Yaskawa para interligar os Servopacks ao controlador host:
• Sigma-5 (Série SGDV)
• Sigma-7 (Séries SGD7S, SGD7W, SGD7C)
Sinais Suportados via Porta CN1:
Dependendo da configuração e do modelo exato do Servopack, este cabo conduz os seguintes sinais:
• Entradas digitais de sequência (Ex: Alarme, Servo ON, limites de curso P-OT / N-OT).
• Saídas digitais de status (Ex: Saída de freio /BK, saídas programáveis).
• Sinais de feedback do encoder (Saídas de pulsos diferenciais das fases PAO, PBO, PCO).
• Linhas de alimentação auxiliares (+24V In) e pinos de conexão para bateria de encoder absoluto.
Produto novo
Não trabalhamos com peças de reposição
Nossos produtos e equipamentos são vendidos e enviados com a nota fiscal eletrônica da nossa empresa.
