Sensor De Borda Infravermelho Erhardt Leimer Fr 5301 450200

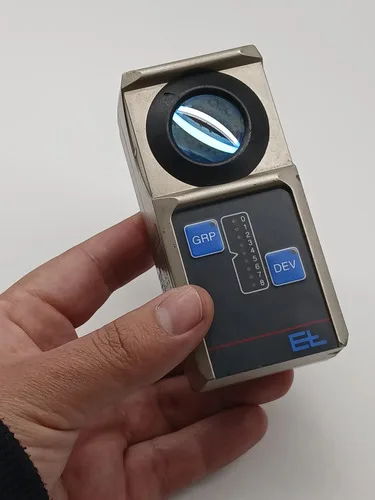

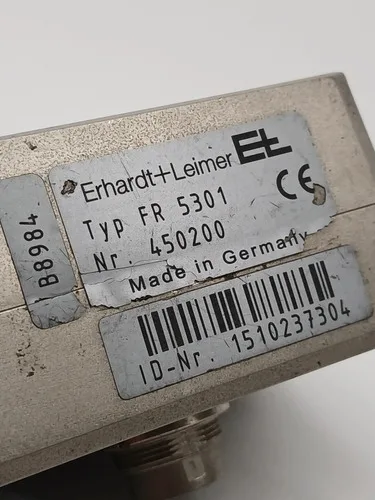

O Erhardt+Leimer FR 5301 (frequentemente identificado pelo Part Number 00450200) é um sensor digital de borda por infravermelho altamente especializado, utilizado em sistemas de alinhamento e guia de banda (web guiding) industrial. Desenvolvido pela fabricante alemã Erhardt+Leimer, ele desempenha um papel fundamental no controle preciso de bobinas e materiais contínuos em alta velocidade.
Principais Características Técnicas
• Princípio de Funcionamento: Baseia-se no princípio de retroreflexão utilizando luz infravermelha (IR). O sensor emite feixes paralelos de luz que varrem o material por meio de uma matriz/linha CCD integrada.
• Óptica Telecêntrica: Devido à emissão de feixes de luz estritamente paralelos, o sensor realiza uma avaliação de borda independente da distância. Isso significa que oscilações ou variações na altura da banda em movimento não geram erros de leitura.
• Campo de Visão (Measuring Range): Possui uma margem de visão padrão de ±10 mm com alta resolução (aproximadamente 0,02 mm), garantindo estabilidade milimétrica ao sistema controlador.
• Alimentação Elétrica: Opera nativamente em 24 V DC.
• Conexão: Possui conexão do tipo conector macho de 6 pinos
Aplicações Comuns:
O FR 5301 foi projetado para operar continuamente nos ambientes industriais mais exigentes.
Ele é amplamente utilizado nos seguintes setores:
• Indústria de Embalagens e Impressão: Para o alinhamento de filmes plásticos, papéis e folhas metálicas (foils).
• Indústria Têxtil e de Higiene: Detecção precisa de tecidos, não tecidos (non-woven fabrics) e malhas.
• Indústria de Pneus: Guiagem e detecção de lonas emborrachadas e fios de cordonel (tire cords).
Produto usado
Não trabalhamos com peças de reposição
Nossos produtos e equipamentos são vendidos e enviados com a nota fiscal eletrônica da nossa empresa.
P92
